Diagramme auswerten

Die Musterlösung wurde mit Unterstützung durch ChatGT 5.2 erstellt. Grundlage waren neben unserer Darstellung des Diagramms und der Vorgehensweise oben noch folgende Aufsätze:

• Epple, M., & Enax, J. (2018). Moderne Zahnpflege aus chemischer Sicht. Chemie in unserer Zeit, 52(4), 218–228. https://doi.org/10.1002/ciuz.201800796
• Wlotzka, P. (2018). Kariesrisiko und Speicheldiagnostik. Unterricht Chemie, 166, 46–48.

Bei der dargestellten Musterlösung handelt es sich um eine von uns überarbeitet Version.

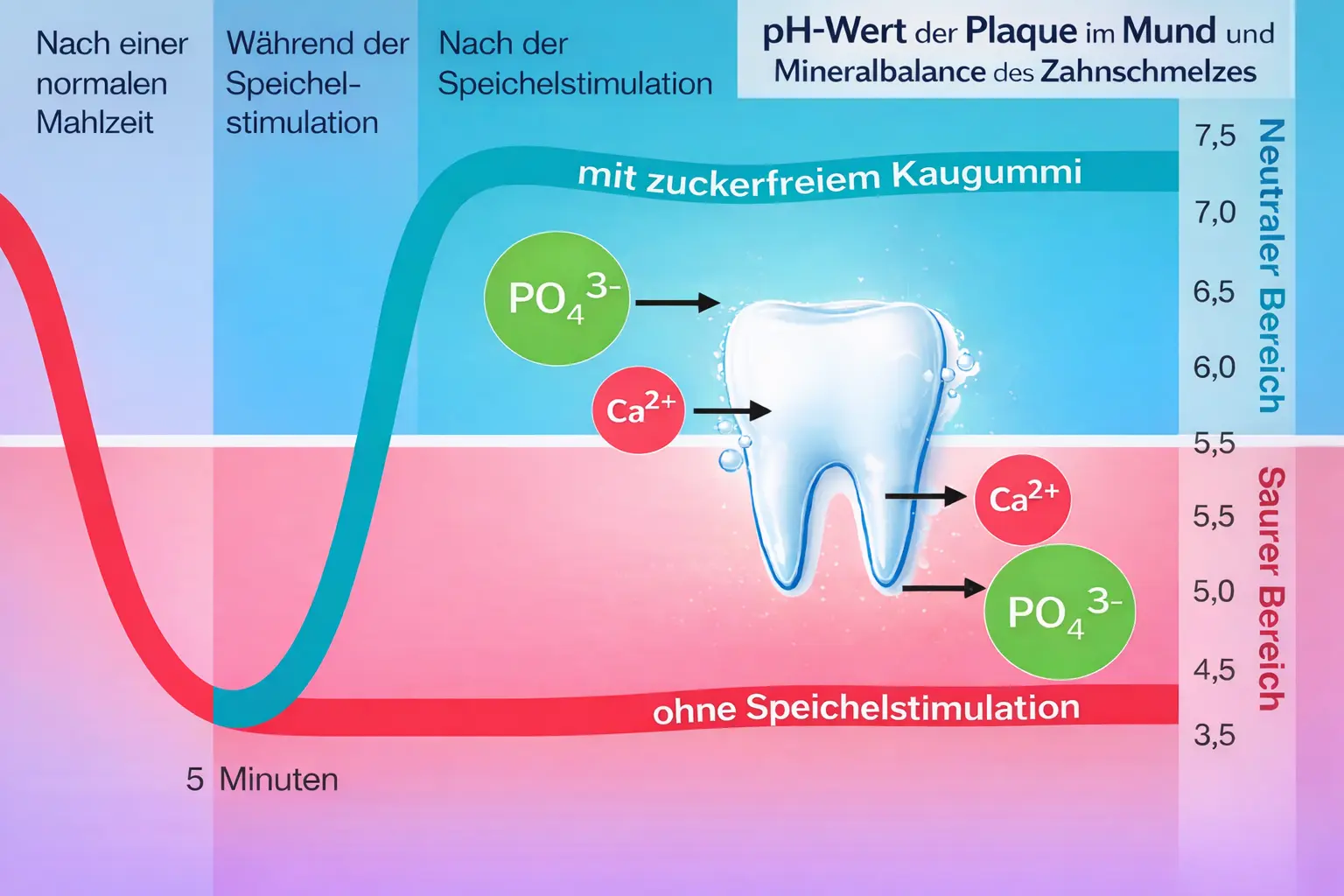

Das vorliegende Diagramm stellt den Verlauf des pH-Wertes der Plaque im Mund nach einer normalen Mahlzeit dar und vergleicht zwei Situationen: mit Speichelstimulation durch zuckerfreien Kaugummi und ohne Speichelstimulation. Es handelt sich um ein Liniendiagramm mit zwei Kurven. Auf der vertikalen Achse ist der pH-Wert im Bereich von etwa 3,5 bis 7,5 dargestellt. Zusätzlich ist eine Linie bei pH 5,5 eingezeichnet. Die horizontale Achse zeigt die Zeit nach der Mahlzeit; jedoch wird lediglich eine Markierung bei fünf Minuten angegeben, ohne dass eine fortlaufende, gleichmäßig skalierte Zeitachse dargestellt ist.

Nach der Mahlzeit fällt der pH-Wert in beiden Fällen zunächst deutlich ab und erreicht nach wenigen Minuten ein Minimum. Ohne Speichelstimulation verbleibt der pH-Wert länger im unteren Bereich. Mit zuckerfreiem Kaugummi steigt der pH-Wert hingegen schneller wieder an und überschreitet den Bereich oberhalb von 5,5 früher.

Der anfängliche pH-Abfall lässt sich dadurch erklären, dass Bakterien in der Plaque Zucker zu organischen Säuren, insbesondere Milchsäure, abbauen. Dadurch erhöht sich die Konzentration an Oxoniumionen, und der pH-Wert sinkt. Wird der kritische pH-Wert von etwa 5,5 unterschritten, beginnt die Demineralisation des Zahnschmelzes. Der Zahnschmelz besteht überwiegend aus Hydroxylapatit, dessen Löslichkeitsgleichgewicht sich unter sauren Bedingungen auf die Seite der gelösten Ionen verschiebt. Dabei werden Calcium- und Phosphationen aus dem Kristallgitter gelöst.

Speichel erfüllt mehrere wichtige Funktionen. Er wirkt als Pufferlösung, insbesondere durch das Kohlensäure-Hydrogencarbonat-System, und kann Säuren neutralisieren. Zudem enthält Speichel Calcium- und Phosphationen und ist bei neutralem pH-Wert gegenüber Hydroxylapatit übersättigt, sodass Remineralisation möglich ist. Durch Kauen wird der Speichelfluss gesteigert, was die Neutralisation beschleunigt und die Remineralisation unterstützt.

Die Darstellung weist jedoch auch kritische Aspekte auf. Der Begriff „neutraler Bereich“ wird im Diagramm offenbar für den Bereich oberhalb von pH 5,5 verwendet. Chemisch korrekt ist jedoch nur pH 7 als neutral zu bezeichnen. Werte zwischen 5,5 und 7 sind weiterhin sauer, wenn auch weniger stark.

Ein weiterer Kritikpunkt betrifft die Zeitdarstellung. Es wird lediglich eine einzelne Zeitmarke („5 Minuten“) angegeben. Eine fortlaufende Skala fehlt. Dadurch ist nicht eindeutig erkennbar, wie lange sich der pH-Wert im kritischen Bereich befindet. Gerade die Dauer der Unterschreitung von pH 5,5 ist jedoch entscheidend für das Kariesrisiko. Ohne genaue Zeitangaben bleibt die quantitative Aussagekraft eingeschränkt.

Zudem fehlen Angaben zur Datengrundlage, zu Messpunkten oder zur Streuung. Die Kurven erscheinen stark geglättet und idealisiert. Dadurch entsteht der Eindruck einer klaren und eindeutigen Wirkung, obwohl individuelle Unterschiede im Speichelfluss und in der Zusammensetzung der Mundflora eine Rolle spielen können.

Insgesamt ist die Grundtendenz der Darstellung fachlich plausibel: Speichelstimulation kann den pH-Wert schneller anheben und damit die Zeit im kritischen Bereich verkürzen. Die Grafik eignet sich gut zur Veranschaulichung. Ihre Aussagekraft ist jedoch aufgrund vereinfachter Begriffsverwendung, fehlender Zeitachse und nicht dargestellter Datenbasis eingeschränkt.
